Pour une régulation fiable de la température d'huile des véhicules de performance et des engins lourds, le choix du bon faisceau de refroidisseur est crucial. Nombreux sont ceux qui confondent les faisceaux de refroidisseurs d'huile à tubes et ailettes avec les faisceaux classiques à plaques et barres. En réalité, la conception à ailettes représente une amélioration significative des performances, offrant un meilleur refroidissement, une résistance accrue à la pression et une plus grande stabilité à long terme.

Dans ce guide, nous expliquons en termes simples sa structure unique, ses principaux avantages et ses applications idéales.

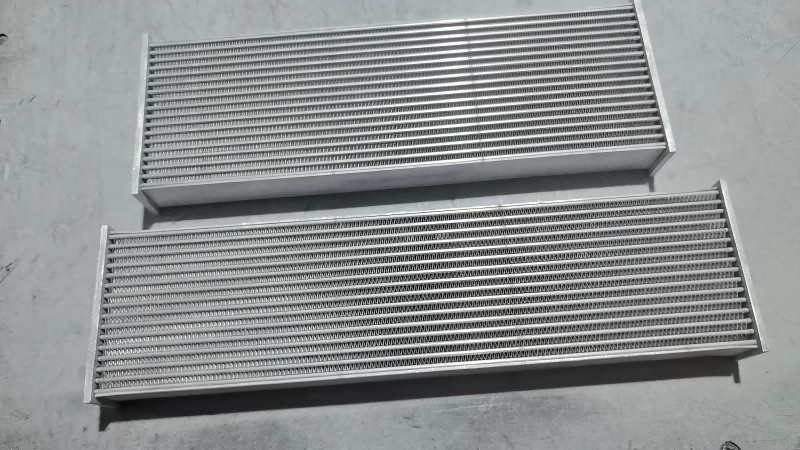

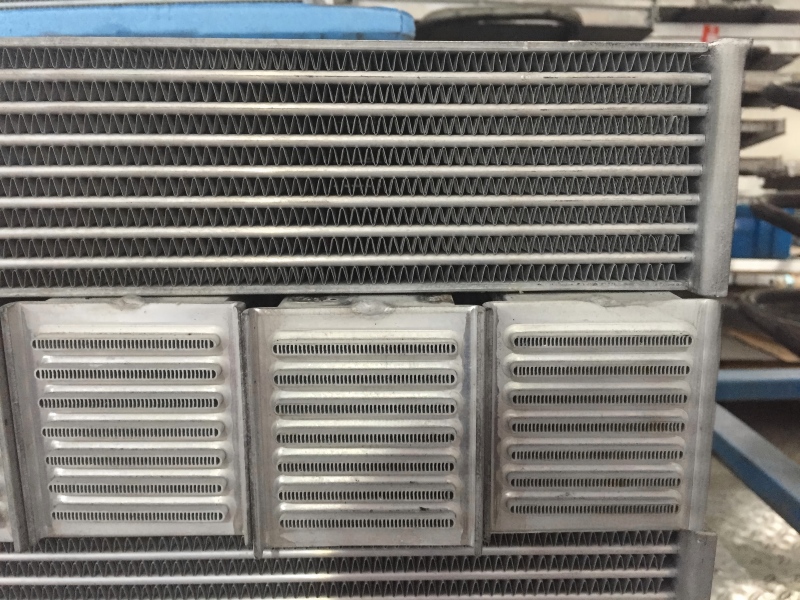

Qu'est-ce qu'un noyau de refroidisseur d'huile à ailettes insérées ?

Contrairement aux noyaux à barres et plaques qui utilisent des plaques de séparation pour former des canaux d'écoulement, les refroidisseur d'huile à ailettes insérées Elle adopte une structure tubulaire en aluminium brasée sous vide. Sa caractéristique principale : chaque tube plat d’huile est pré-équipé d’une ailette interne à persiennes. Cette ailette interne perturbe le flux d'huile pour éviter les zones mortes à flux laminaire, tandis que les ailettes externes maximisent le refroidissement par air.

La structure complète comprend 5 composants principaux :

Tube d'huile plat : canal d'écoulement d'huile lisse à faible résistance pour une circulation de fluide stable

Ailettes à persiennes (tube intérieur) : Amélioration du noyau qui optimise l’efficacité du transfert de chaleur interne

Ailette de refroidissement externe : Augmente la surface de contact avec l'air pour une dissipation thermique externe rapide

Plaque de support latérale : renforce la rigidité générale, les vibrations et la résistance à la déformation.

Plaque d'extrémité du collecteur : réservée au soudage personnalisé des ports d'huile pour une installation flexible

Principaux avantages par rapport aux cœurs de refroidissement ordinaires

1. Dissipation thermique plus efficace

L'ailette intégrée crée une forte turbulence d'huile à l'intérieur du tube. Cela permet à l'huile d'échanger plus efficacement de la chaleur avec la paroi du tube, abaissant ainsi les températures de l'huile moteur, de l'huile de transmission et de l'huile hydraulique lors d'un fonctionnement à forte charge.

2. Résistance supérieure à la haute pression

Sa construction monobloc en aluminium brasé sous vide lui confère une excellente résistance structurelle. Elle résiste à l'éclatement et aux fuites d'huile sous haute pression prolongée, et est bien plus durable que les noyaux à barres et plaques classiques pour les conditions de travail extrêmes.

3. Débit stable, aucune perte de puissance

La conception optimisée des tubes et des ailettes améliore le refroidissement sans engendrer de résistance excessive à l'écoulement. Elle assure une circulation d'huile fluide, garantissant une lubrification normale et une puissance stable pour les véhicules et les machines.

4. Personnalisation et polyvalence élevées

La taille du noyau, le nombre de couches de tubes et la densité des ailettes sont personnalisables. La conception à noyau nu permet de souder des ports et des supports adaptés aux différents besoins d'installation, convenant ainsi à divers équipements industriels et modifiés.

Applications courantes

Le noyau du refroidisseur d'huile à ailettes est largement utilisé dans les scénarios nécessitant un refroidissement stable à charge élevée :

Voitures de route performantes et véhicules de course sur circuit

VTT/UTV tout-terrain

Machines de construction lourdes

Systèmes hydrauliques industriels et systèmes de refroidissement de transmission.

Verdict final

Le refroidisseur d'huile à tubes et ailettes est une solution performante et économique pour améliorer la dissipation de la chaleur. Grâce à sa structure interne unique, sa haute résistance à la pression et sa personnalisation flexible, il résout les problèmes de surchauffe des refroidisseurs classiques et constitue le choix idéal pour la préparation automobile, la compétition et le refroidissement des équipements industriels lourds.
